設計規范和設計原則

2.1 設計依據

委托單位提供的水質、水量及排放要求；

《建筑給排水設計規范》（GB50015）；

《采暖通風與空氣調節設計規范》（GB50019）；

《建筑中水設計規范》（GB50336）；

《城市污水再生利用  景觀環境用水水質》（GB/T 18921）;

《城市污水再生利用  城市雜用水水質》（GB/T 18920）；

《中華人民共和國水污染防治法》；

《水污染物綜合排放標準》DB11/307-2013

其他相關現行規范及標準。

2.2  設計原則

1、執行國家環境保護的政策，符合國家和地方有關的法規、規范及標準，污水經處理后達到《遼寧省污水綜合排放標準》（DB/1267-2008）中第三部分排放標準。

    2、根據企業規劃和實際情況，力求做到系統布局合理，節省投資，又便于運行管理。

3、采用高效、節能、先進、可靠的污水處理新工藝、新技術，實現污水處理工程的低耗高效。

4、在已建成相同類型處理工程的基礎上進行優化，盡可能降低投資和運行費用。

5、操作管理方便，操作人員的勞動強度低。

6、污水處理系統適合生產性變化

第三章 設計水量、水質,設計范圍及排放標準

3.1  設計水量

   根據提供的廢水?dāng)?shù)據1000m3/d。

3.2設計進水水質參數

造紙污水具有水量大、排水不均勻、濃度高、雜質和懸浮物高、可生化性好等特點。

根據類似同類污水水質，設計進水水質主要污染物指標如下：

3.3 排水水質應符合《遼寧省污水綜合排放標準》（DB/1267-2008）中第三部分排放標準，主要指標如下：

表中單位均以mg/l計，PH除外。

      第四章  污水處理系統工藝分析

4.1  工藝選擇原則

1、設計方案嚴格執行環境保護有關規定，污水處理后必須保證出水主要指標均達到標準。

    2、采用簡單、成熟、穩定、實用、經濟合理的處理工藝，保證處理效果，減少投資及運行管理費用。

3、處理系統運行有一定的靈活性和調節余地，以適應水質水量的變化；

4、設備有通用性和先進性，處理穩定可靠、效率高、管理方便，維修、維護工作量小，價格適中。

5、盡量減少污泥產生量，力求在系統內消化污泥，以減少污泥處理的投資及運行費用。

6、布局科學合理，與外界環境協調，滿足綠化要求。

7、盡可能減少對周圍環境的影響，合理控制噪聲，妥善處理固體廢棄物，避免二次污染。

8、工程建設完成后力爭達到社會效益、經濟效益、和環境效益的最佳統一。

4.2 工藝流程說明

造紙廢水由收集管網收集，自流進入調節池，由調節池調節水量和均化水質后。再由水泵提升進入氣浮沉淀一體機，同時，加藥設備將攪拌均勻后的PAM、PAC溶液加到設備反應區。在該系統內，藥液與污水充分混合，水中大部分有機污染物被絮凝生成懸浮狀絮體，在微小氣泡黏附下，通過刮渣系統刮出，比重大于水的有機物沉降至設備底部椎體，通過排泥口排入污泥池。該系統主要去除污水中大部分有機物。處理后的清液自流進入中間水池，中間水池主要起到調節水量的作用，然后由提升泵提升進入一體化污水處理設備，污水在設備中經過水解酸化、生物接觸氧化、沉淀等處理過程，大幅度的降低水中各項有機物指標，使污水得到更深度的凈化，出水達標排放。

一體化設備中沉淀池產生的沉淀污泥通過氣提方式輸送至一體化設備中的濃縮污泥池內，污泥在濃縮污泥池中濃縮沉降并硝化，上清液回流至厭氧池與原廢水一并重新處理。濃縮污泥定期（半年左右一次）由糞車抽吸外運。氣浮池浮渣排入污泥儲存池，定期外運處理。

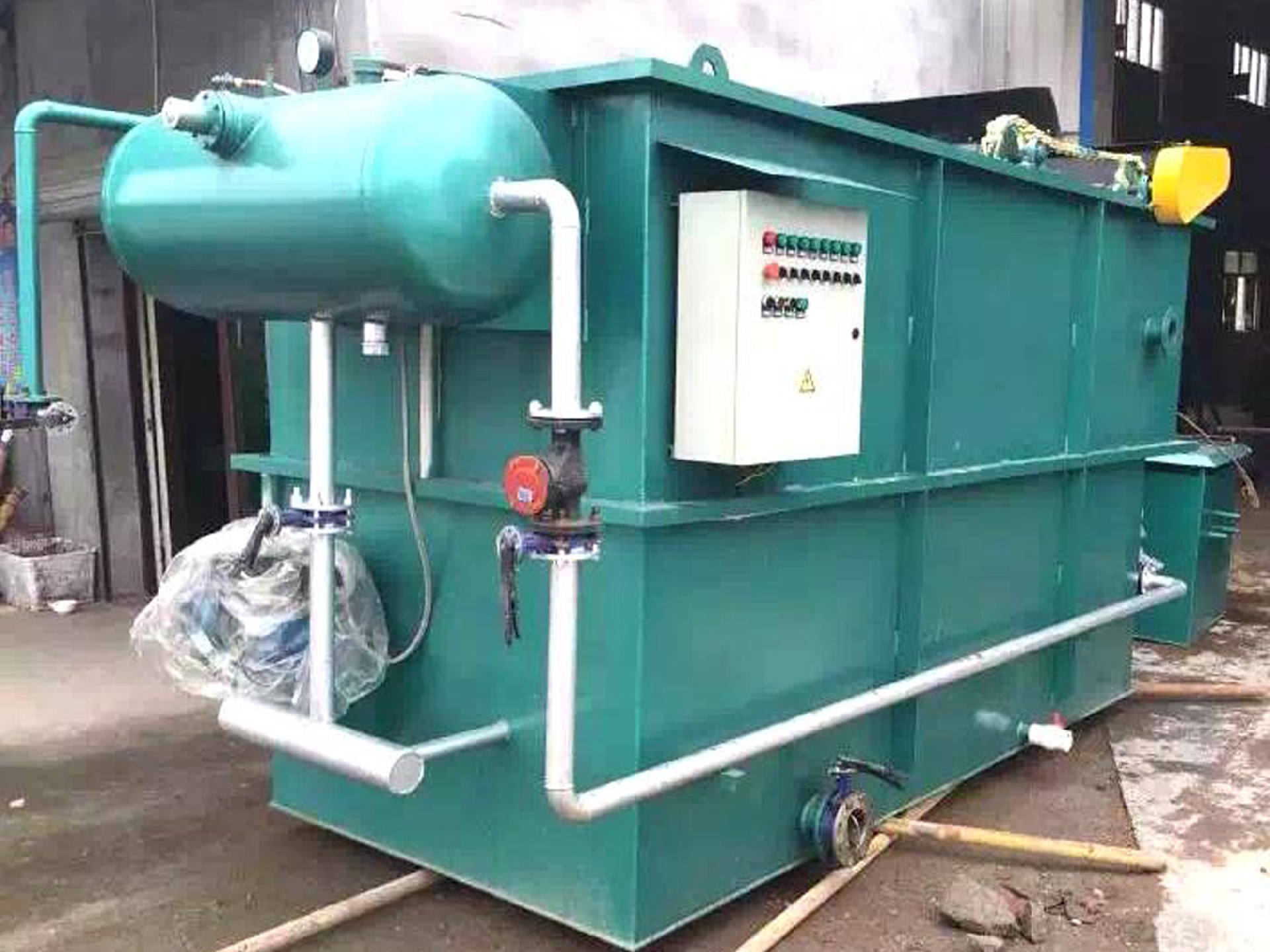

氣浮沉淀一體機

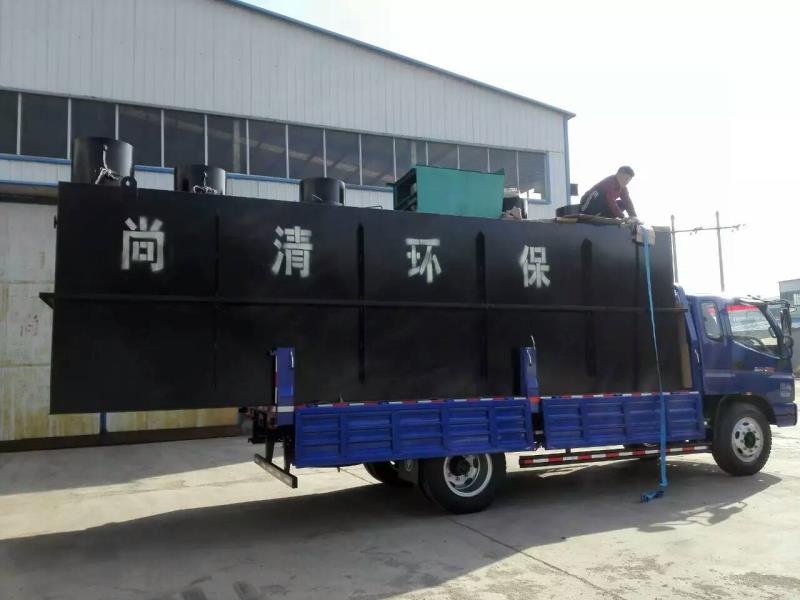

一體化地埋式污水處理設備

五、 工藝設計參數及設備參數

5.1調節池

主要構筑物

數量：1套

單座尺寸：17.0m×16.0m×3.5m

有效水深：3.0m

有效容積：800m3　

制作形式：鋼混或磚混　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

主要設備

1.污水泵

功率：11 kw

數量：1臺

5.2氣浮單元

主要構筑物

數量：1座

氣浮機底座尺寸:21.0m×5.0m×0.2m

做0.2m高混凝土墊層

氣浮沉淀一體機每天按10小時運行時間

主要設備

1.氣浮沉淀一體機

規格型號：SDSQQC-100

氣浮沉淀一體機箱體：碳鋼焊接防腐

外型尺寸：17.2m×3.2m×2.8m

走臺尺寸：17.0m×0.6m×1.8m

處理量:90-100m³/h

2.加藥裝置

  型號：SQJY-2

  數量：一套

設備尺寸：2.7m×1.5m×2.8m

材質：鋼制防腐

所加藥物為聚丙烯酰胺、聚合氯化鋁。

5.3中間水池

主要構筑物

數量：1座

單座尺寸：12.0m×12.0m×3.5m

有效水深：3.0m

有效容積：400m3

制作形式：碳鋼防腐　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

主要設備

1.污水泵

功率：5.5 kw

數量：1臺

5.4好氧處理單元

主要構筑物

數量：1座

單座尺寸：18.0 m×21.5m×4.1m

制作形式：挖深，底部做0.2m高墊層　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

主要設備

5.4.1.地埋式一體化設備

外型尺寸：17.2 m×2.95m×4.0m（含1.5米高人孔）

數量：6臺

設備材質：碳鋼防腐

5.5污泥池

主要構筑物

數    量：1座

單座尺寸： 3.0m×3.0m×3.5m

制作形式：碳鋼防腐
